Общее описание конструкции рефрижераторного фургона
Рефрижераторный фургон представляет собой специализированный транспортный кузов, оборудованный системой охлаждения для поддержания заданной температуры внутри при перевозке грузов. Основной задачей такого транспорта является сохранение товарного вида и качества скоропортящихся продуктов, медикаментов и других чувствительных к температуре материалов. Конструкция рефрижераторного фургона включает несколько ключевых компонентов, обеспечивающих эффект термоизоляции и эффективное охлаждение внутреннего пространства.

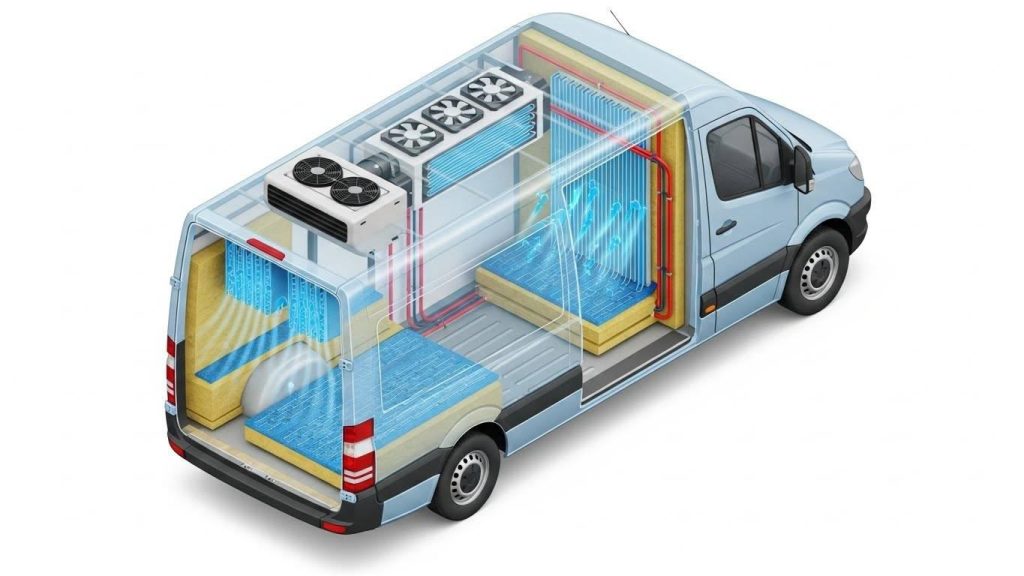

Основные элементы устройства рефрижераторного фургона
Корпус и термоизоляция
Корпус рефрижераторного фургона выполнен из высокопрочных легких материалов, сочетающих устойчивость к механическим воздействиям и хорошие теплоизоляционные свойства. Чаще всего для обшивки используется алюминий или оцинкованная сталь, устойчивые к коррозии и воздействию атмосферных условий.
Термоизоляция — ключевой элемент конструкции, состоящий из многослойного энергосберегающего материала, который предотвращает теплообмен между внешней и внутренней средой. Для утепления применяются такие материалы, как пенополиуретан или вспененный полистирол, которые характеризуются низкой теплопроводностью и высокой прочностью. Толщина слоя изоляции варьируется в зависимости от требований к температурному режиму перевозимого груза и может составлять от 50 до 100 мм.
Холодильная установка
Холодильная установка — главный элемент, обеспечивающий поддержание необходимой температуры внутри фургона. Оборудование включает компрессор, конденсатор, испаритель и систему трубопроводов с хладагентом. Системы бывают автономными и зависимыми от внешнего источника питания (например, бортового автомобиля).
В автономных моделях холодильная установка работает независимо от двигателя автомобиля и оснащена собственным генератором. Зависимые системы используют энергию главного агрегата для питания компрессора, что позволяет экономить место и снизить вес оборудования.
Вентиляция и циркуляция воздуха
Важной частью устройства рефрижераторного фургона является система циркуляции воздуха. Внутренние вентиляторы обеспечивают равномерное распределение холодного воздуха, что предотвращает температурные колебания внутри холодильного отсека и способствует сохранению целостности груза.
Вентиляционные каналы расположены таким образом, чтобы холодный воздух проходил по всему объему кузова, особенно в местах повышенного теплового воздействия, например, возле дверей или стен, соприкасающихся с горячей средой.
Двери и люки
Конструкция дверей рефрижераторного фургона предусматривает максимальное сохранение температуры внутри. Они снабжены герметичными уплотнителями из термостойких и эластичных материалов, предотвращающих проникновение тепла извне. Рама и полотна дверей изготавливаются из легких металлических сплавов с дополнительным изоляционным слоем.
В некоторых моделях предусмотрены вспомогательные люки для быстрого доступа, оснащенные защитой от конденсата и механическими замками, обеспечивающими надежное закрытие и защиту от нежелательного проникновения.
Принцип работы рефрижераторного фургона
Работа рефрижераторного фургона основана на цикле холодильной установки, управляемой электронным контроллером температуры. После загрузки груза рассчитывается необходимый температурный режим, который задается с помощью панели управления. Компрессор сжимает хладагент, подавая его в конденсатор, где происходит его охлаждение и переход в жидкую фазу. Затем хладагент проходит через расширительный клапан, снижая давление и температуру, после чего поступает в испаритель, где происходит отдача холода в грузовой отсек.
Теплый воздух из кузова засасывается вентилятором через испаритель, где охлаждается, и возвращается обратно внутрь холодильного отсека. Такая циркуляция обеспечивает равномерное поддержание заданной температуры. Электронные датчики непрерывно контролируют состояние воздуха, корректируя работу холодильного оборудования для минимизации колебаний температурного режима.
Материалы и технологии термоизоляции
Современные рефрижераторные фургоны оснащаются изоляционными материалами нового поколения, значительно увеличивающими энергоэффективность и срок службы конструкции. Пенополиуретан (ППУ) применяется благодаря своей легкости, прочности и низкой теплопроводности, что позволяет снижать толщину изоляционного слоя без потери качества.
В некоторых моделях используется вакуумная изоляция, где пространство между стенками заполнено вакуумом, снижая теплоперенос почти до нуля. Это повышает эффективность охлаждения и позволяет снизить энергозатраты на поддержание температуры.
Габаритные параметры и нормы сертификации
| Параметр | Стандартное значение | Примечание |
|---|---|---|
| Длина кузова | 6–13 м | Зависит от типа автомобиля и назначения |
| Ширина кузова | 2,3–2,5 м | С учетом габаритов дороги и правил перевозок |
| Высота кузова | 2,2–2,7 м | Определяется грузовыми требованиями и удобством загрузки |
| Толщина изоляции | 50–100 мм | Зависит от температурного режима |
| Температурный диапазон | -30 °C до +25 °C | Может варьироваться по заказу |
Типы холодильных систем для рефрижераторных фургонов
Компрессорные системы
Самый распространенный тип холодильного оборудования, использующий механический компрессор для циркуляции хладагента. Обеспечивает широкие температурные диапазоны и высокую производительность. Такие системы требуют регулярного технического обслуживания и наличия источника электроэнергии.
Абсорбционные холодильные установки
Работают на принципе поглощения хладагента с помощью теплоносителя. Могут использовать газ или жидкое топливо, что делает их автономным вариантом. Однако обладают меньшей эффективностью по сравнению с компрессорными и, как правило, применяются в специализированных рефрижераторах.
Термоэлектрические охладители
Используют эффект Пельтье для охлаждения. Это бесшумные и компактные системы, но с ограниченной холодопроизводительностью. Применяются в малых и средних рефрижераторных фургонах при температурных требованиях не ниже 0 °C.

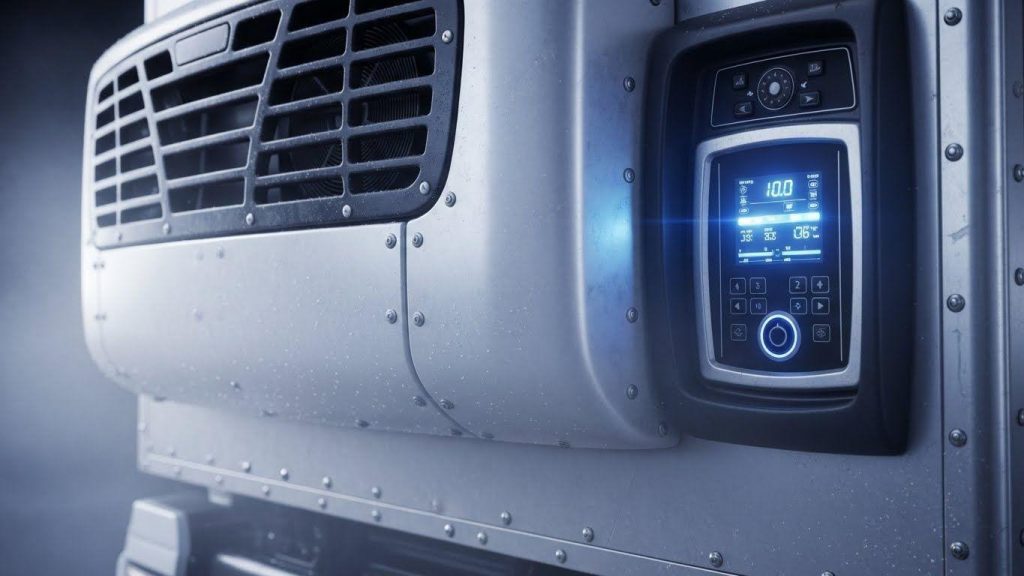

Мониторинг и управление температурой в рефрижераторных фургонах
Современные рефрижераторы оснащаются сложными системами контроля, позволяющими автоматизировать управление температурным режимом и проводить дистанционный мониторинг. Электронные контроллеры фиксируют температуру, влажность, состояние компрессора и уплотнителей, обеспечивая безопасность груза и минимизацию риска порчи.
Данные обрабатываются и могут передаваться на мобильные устройства или в облачные сервисы, что позволяет диспетчеру в реальном времени следить за состоянием транспорта и оперативно реагировать на отклонения.
Заключение
Устройство рефрижераторного фургона — сложная инженерная система, состоящая из корпуса с высококачественной изоляцией, холодильного оборудования и систем циркуляции воздуха. Такая конструкция позволяет эффективно поддерживать необходимый температурный режим для перевозки различных видов грузов, особенно продуктов питания и фармацевтических препаратов.
Современные технологии и материалы обеспечивают надежность, долговечность и энергоэффективность рефрижераторов, что делает их незаменимыми в современных грузоперевозках с контролируемым температурным режимом.
